برم چیست

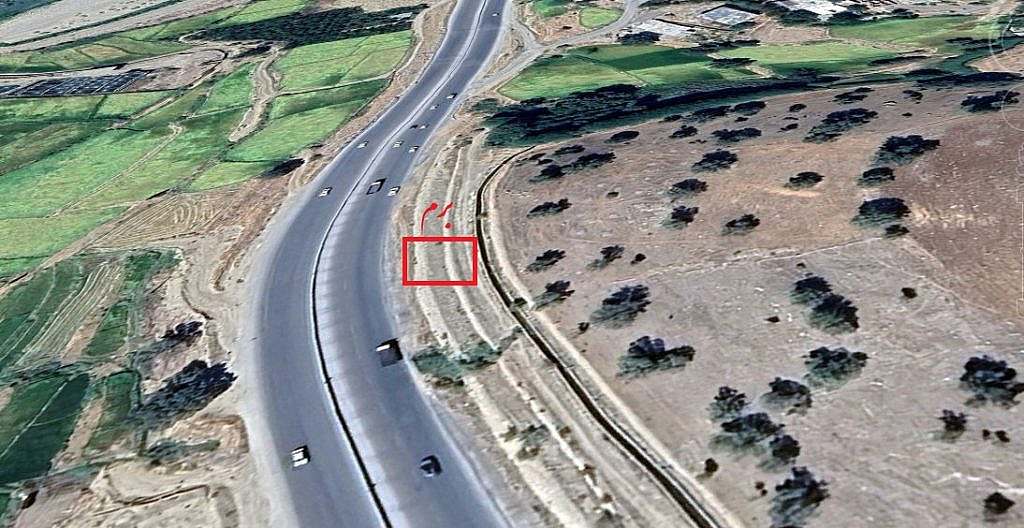

برم چیست در زمان خاکبرداری ترانشه ها، اگر ارتفاع خاکبرداری از 8 متر تجاوز کند، مجبور به استفاده از برم می باشیم. در واقع برم ها، پله های عرضی هستند ، که کار آنها بیشتر برای ایجاد جانپناه و محلی برای ریزش خاک و جلوگیری از حادثه در مقطع مسیر می باشد.
ترانشه
زمین طبیعی در مسیر راه یا هر مسیر طولی دیگر مانند لوله کذاری – کانال- راه آهن، دارای پستی و بلندی زیادی می باشد. و ما در این مسیرها مجبور به خاکبرداری زیادی می باشیم. که اصطلاحا ترانشه می نامیم. ترانشه در کنار آن دارای دو شیب عرضی می باشد. در صورتی که ارتفاع شیب از 8 متر تجاوز کند. مجبور به ایجاد برم می باشیم.
برم (Berme)
برم یک سطح افقی یا پلهای می باشد که در شیبهای تند یا در دیوارههای گودبرداری ایجاد میشود. هدف اصلی از ساخت برم، افزایش پایداری شیب و جلوگیری از ریزش خاک است. برمها فشار خاک را در شیبهای بلند پخش میکنند و از تجمع فشار در یک نقطه جلوگیری میکنند.
ترانشه (Tranchée)
ترانشه یک گودال یا کانال طویل و باریکی می باشد، که برای اهداف مختلفی مانند لوله گذاری، کابلکشی، ساخت فونداسیون، یا زهکشی حفر میشود. ترانشهها معمولاً عمق زیادی دارند و به همین دلیل دیوارههای آنها باید به دقت مهاربندی شوند تا از ریزش و خطرات احتمالی جلوگیری شود
نقش نقشه بردار در این زمینه
- نقشهبردار در پروژههای مربوط به برم و ترانشه، نقشی حیاتی و چندجانبه دارد:
- تهیه نقشه اولیه: قبل از شروع هرگونه عملیات خاکبرداری، نقشهبردار با استفاده از تجهیزاتی مانند توتال استیشن یا جیپیاس، نقشههای توپوگرافی دقیق از منطقه تهیه میکند. این نقشهها شامل خطوط تراز، شیبها و عوارض زمین هستند.
- پیادهسازی طرح: بر اساس نقشههای طراحی شده توسط مهندس نقشهبردار، مختصات دقیق ترانشهها، برمها و شیبهای برش را در محل پروژه پیادهسازی میکند. این کار با استفاده از میخکوبی و نشانهگذاری انجام میشود تا پیمانکاران بدانند دقیقاً کجا باید خاکبرداری کنند.
- کنترل حین اجرا: در طول عملیات خاکبرداری، نقشهبردار به طور مداوم ابعاد و عمق ترانشه و شیب برمها را کنترل میکند، تا از انطباق آنها با نقشههای طراحی شده اطمینان حاصل کند. این کنترلها از انحرافات احتمالی جلوگیری کرده و ایمنی پروژه را تضمین میکنند.
- محاسبه حجم خاک: نقشهبردار با اندازهگیریهای دقیق، احجام خاکی مورد نیاز برای پر کردن گودالها را محاسبه میکند. این اطلاعات برای مدیریت منابع و هزینههای پروژه ضروری است.
